IDEA SPringBoot 整合H5微信支付

文章字数 63k 阅读约需 57 mins. 阅读次数 1000000

前言

​ 上周由于项目需要开通H5微信支付功能，于是在网上参考了很多例子，由于数据缺失，实用性不高，所以在此特地将SpringBoot整合H5微信支付的流程整理成文档，测试可用。

场景介绍

​ H5支付是指商户在微信客户端外的移动端网页展示商品或服务，用户在前述页面确认使用微信支付时，商户发起本服务呼起微信客户端进行支付。

​ 主要用于触屏版的手机浏览器请求微信支付的场景。可以方便的从外部浏览器唤起微信支付。

​ 申请入口：登录商户平台–>产品中心–>我的产品–>支付产品–>H5支付

​ 注意：需要开通H5支付，并且做一些配置

​ 微信官方体验链接：https://wxpay.wxutil.com/mch/pay/h5.v2.php，请在微信外浏览器打开。

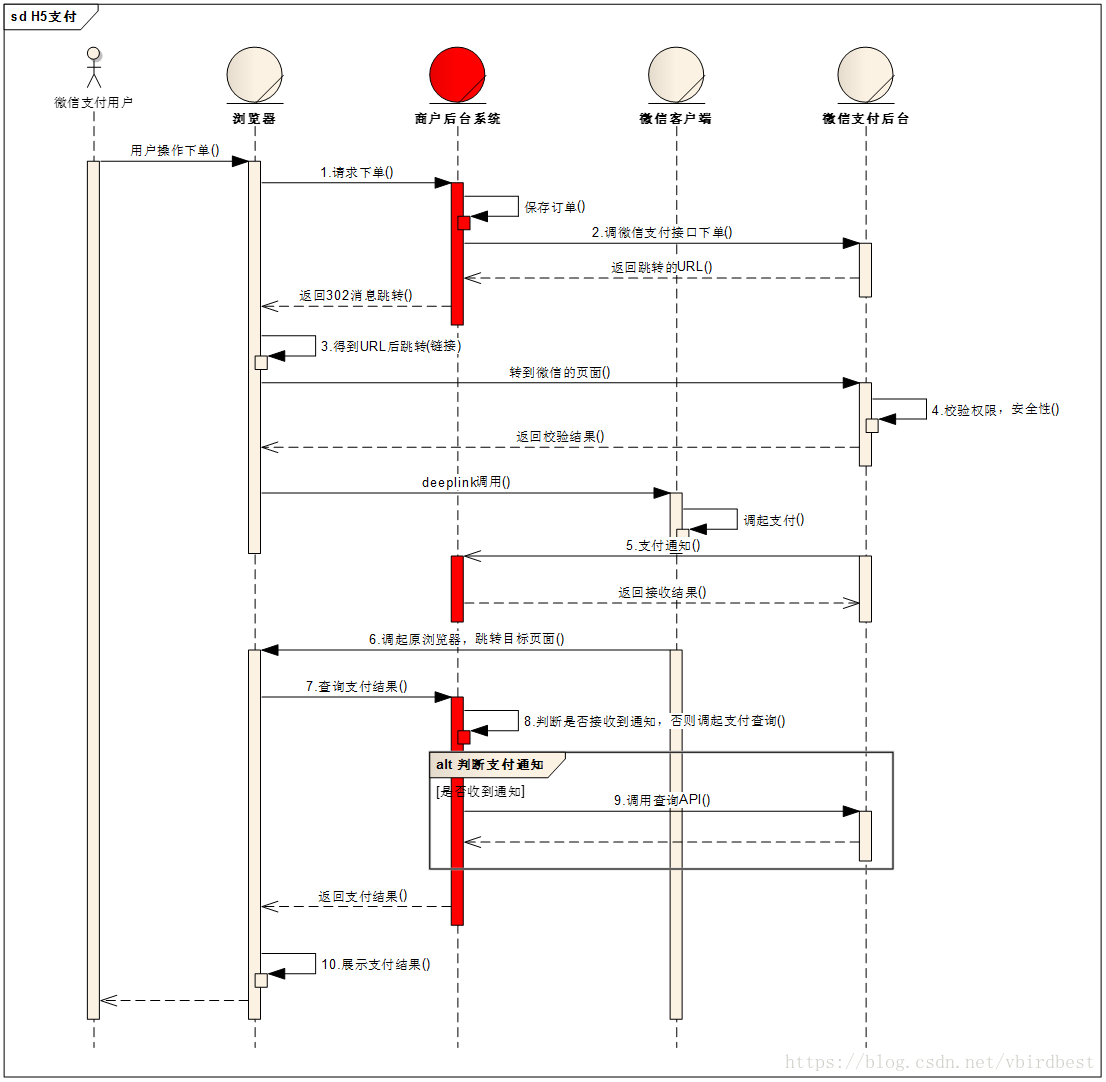

微信流程图

1、用户在商户侧完成下单，使用微信支付进行支付

2、由商户后台向微信支付发起下单请求（调用统一下单接口）注：交易类型trade_type=MWEB

3、统一下单接口返回支付相关参数给商户后台，如支付跳转url（参数名“mweb_url”），商户通过mweb_url调起微信支付中间页

4、中间页进行H5权限的校验，安全性检查（此处常见错误请见下文）

5、如支付成功，商户后台会接收到微信侧的异步通知

6、用户在微信支付收银台完成支付或取消支付,返回商户页面（默认为返回支付发起页面）

7、商户在展示页面，引导用户主动发起支付结果的查询

8、商户后台判断是否接到收微信侧的支付结果通知，如没有，后台调用我们的订单查询接口确认订单状态

9、展示最终的订单支付结果给用户

H5支付文档

集成H5微信支付

1.导入依赖jar包

1
2
3
4
5
6
7
8
9
10
11

<dependency>
    <groupId>com.github.wxpay</groupId>
    <artifactId>wxpay-sdk</artifactId>
    <version>0.0.3</version>
</dependency>

<dependency>
    <groupId>org.webjars</groupId>
    <artifactId>jquery</artifactId>
    <version>3.3.1</version>
</dependency>

2. application.yml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

# 测试账号
pay:
  wxpay:
     appID: wxab8acb865bb1637e
     mchID: 11473623
     key: 2ab9071b06b9f739b950ddb41db2690d
     sandboxKey: 3639bc1370e105aa65f10cd4fef2a3ef
     certPath: /var/local/cert/apiclient_cert.p12
     notifyUrl: http://65ta5j.natappfree.cc/wxpay/refund/notify
     useSandbox: true
spring:
  thymeleaf:
    prefix: classpath:/templates/
    suffix: .html
    mode: HTML5
    encoding: UTF-8

3. WebMvcConfiguration

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

@Configuration
public class WebMvcConfiguration extends WebMvcConfigurationSupport {
    @Override
    protected void addViewControllers(ViewControllerRegistry registry) {
        registry.addViewController("/gotoWapPage").setViewName("gotoWapPay");
        registry.addViewController("/gotoPagePage").setViewName("gotoPagePay");
        registry.addViewController("/gotoH5Page").setViewName("gotoH5Page");
        registry.addViewController("/h5PaySuccess").setViewName("h5PaySuccess");

        super.addViewControllers(registry);
    }

    @Override
    protected void addResourceHandlers(ResourceHandlerRegistry registry) {
        registry.addResourceHandler("/webjars/**").addResourceLocations("classpath:/META-INF/resources/webjars/");
        super.addResourceHandlers(registry);
    }
}

4. MyWXPayConfig

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63

/**
 * 微信支付的参数配置
 *
 * @author mengday zhang
 */
@Data
@Slf4j
@ConfigurationProperties(prefix = "pay.wxpay")
public class MyWXPayConfig implements WXPayConfig{

    /** 公众账号ID */
    private String appID;

    /** 商户号 */
    private String mchID;

    /** API 密钥 */
    private String key;

    /** API 沙箱环境密钥 */
    private String sandboxKey;

    /** API证书绝对路径 */
    private String certPath;

    /** 退款异步通知地址 */
    private String notifyUrl;

    private Boolean useSandbox;

    /** HTTP(S) 连接超时时间，单位毫秒 */
    private int httpConnectTimeoutMs = 8000;

    /** HTTP(S) 读数据超时时间，单位毫秒 */
    private int httpReadTimeoutMs = 10000;


    /**
     * 获取商户证书内容
     *
     * @return 商户证书内容
     */
    @Override
    public InputStream getCertStream()  {
        File certFile = new File(certPath);
        InputStream inputStream = null;
        try {
            inputStream = new FileInputStream(certFile);
        } catch (FileNotFoundException e) {
            log.error("cert file not found, path={}, exception is:{}", certPath, e);
        }
        return inputStream;
    }

    @Override
    public String getKey(){
        if (useSandbox) {
            return sandboxKey;
        }
        return key;
    }

}

5. WXPayClient

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170

/**
 * WXPayClient
 * <p>
 * 对WXPay的简单封装，处理支付密切相关的逻辑.
 *
 * @author Mengday Zhang
 * @version 1.0
 * @since 2018/6/16
 */
@Slf4j
public class WXPayClient extends WXPay {

    /** 密钥算法 */
    private static final String ALGORITHM = "AES";
    /** 加解密算法/工作模式/填充方式 */
    private static final String ALGORITHM_MODE_PADDING = "AES/ECB/PKCS5Padding";
    /** 用户支付中，需要输入密码 */
    private static final String ERR_CODE_USERPAYING = "USERPAYING";
    private static final String ERR_CODE_AUTHCODEEXPIRE = "AUTHCODEEXPIRE";
    /** 交易状态: 未支付 */
    private static final String TRADE_STATE_NOTPAY = "NOTPAY";

    /** 用户输入密码，尝试30秒内去查询支付结果 */
    private static Integer remainingTimeMs = 10000;

    private WXPayConfig config;

    public WXPayClient(WXPayConfig config, WXPayConstants.SignType signType, boolean useSandbox) {
        super(config, signType, useSandbox);
        this.config = config;
    }

    /**
     *
     * 刷卡支付
     *
     * 对WXPay#microPay(Map)增加了当支付结果为USERPAYING时去轮询查询支付结果的逻辑处理
     *
     * 注意：该方法没有处理return_code=FAIL的情况，暂时不考虑网络问题，这种情况直接返回错误
     *
     * @param reqData
     * @return
     * @throws Exception
     */
    public Map<String, String> microPayWithPOS(Map<String, String> reqData) throws Exception {
        // 开始时间(毫秒)
        long startTimestampMs = System.currentTimeMillis();

        Map<String, String> responseMapForPay = super.microPay(reqData);
        log.info(responseMapForPay.toString());

        // // 先判断 协议字段返回(return_code)，再判断 业务返回，最后判断 交易状态(trade_state)
        // 通信标识，非交易标识
        String returnCode = responseMapForPay.get("return_code");
        if (WXPayConstants.SUCCESS.equals(returnCode)) {
            String errCode = responseMapForPay.get("err_code");
            // 余额不足，信用卡失效
            if (ERR_CODE_USERPAYING.equals(errCode) || "SYSTEMERROR".equals(errCode) || "BANKERROR".equals(errCode)) {
                Map<String, String> orderQueryMap = null;
                Map<String, String> requestData = new HashMap<>();
                requestData.put("out_trade_no", reqData.get("out_trade_no"));

                // 用户支付中，需要输入密码或系统错误则去重新查询订单API err_code, result_code, err_code_des
                // 每次循环时的当前系统时间 - 开始时记录的时间 > 设定的30秒时间就退出
                while (System.currentTimeMillis() - startTimestampMs < remainingTimeMs) {
                    // 商户收银台得到USERPAYING状态后，经过商户后台系统调用【查询订单API】查询实际支付结果。
                    orderQueryMap = super.orderQuery(requestData);
                    String returnCodeForQuery = orderQueryMap.get("return_code");
                    if (WXPayConstants.SUCCESS.equals(returnCodeForQuery)) {
                        // 通讯成功
                        String tradeState = orderQueryMap.get("trade_state");
                        if (WXPayConstants.SUCCESS.equals(tradeState)) {
                            // 如果成功了直接将查询结果返回
                            return orderQueryMap;
                        }
                        // 如果支付结果仍为USERPAYING，则每隔5秒循环调用【查询订单API】判断实际支付结果
                        Thread.sleep(1000);
                    }
                }

                // 如果用户取消支付或累计30秒用户都未支付，商户收银台退出查询流程后继续调用【撤销订单API】撤销支付交易。
                String tradeState = orderQueryMap.get("trade_state");
                if (TRADE_STATE_NOTPAY.equals(tradeState) || ERR_CODE_USERPAYING.equals(tradeState) || ERR_CODE_AUTHCODEEXPIRE.equals(tradeState)) {
                    Map<String, String> reverseMap = this.reverse(requestData);
                    String returnCodeForReverse = reverseMap.get("return_code");
                    String resultCode = reverseMap.get("result_code");
                    if (WXPayConstants.SUCCESS.equals(returnCodeForReverse) && WXPayConstants.SUCCESS.equals(resultCode)) {
                        // 如果撤销成功，需要告诉客户端已经撤销订单了
                        responseMapForPay.put("err_code_des", "用户取消支付或尚未支付，后台已经撤销该订单，请重新支付！");
                    }
                }
            }
        }

        return responseMapForPay;
    }

    /**
     * 从request的inputStream中获取参数
     * @param request
     * @return
     * @throws Exception
     */
    public Map<String, String> getNotifyParameter(HttpServletRequest request) throws Exception {
        InputStream inputStream = request.getInputStream();
        ByteArrayOutputStream outSteam = new ByteArrayOutputStream();
        byte[] buffer = new byte[1024];
        int length = 0;
        while ((length = inputStream.read(buffer)) != -1) {
            outSteam.write(buffer, 0, length);
        }
        outSteam.close();
        inputStream.close();

        // 获取微信调用我们notify_url的返回信息
        String resultXml = new String(outSteam.toByteArray(), "utf-8");
        Map<String, String> notifyMap = WXPayUtil.xmlToMap(resultXml);

        return notifyMap;
    }

    /**
     * 解密退款通知
     *
     * <a href="https://pay.weixin.qq.com/wiki/doc/api/micropay.php?chapter=9_16&index=11>退款结果通知文档</a>
     * @return
     * @throws Exception
     */
    public Map<String, String> decodeRefundNotify(HttpServletRequest request) throws Exception {
        // 从request的流中获取参数
        Map<String, String> notifyMap = this.getNotifyParameter(request);
        log.info(notifyMap.toString());

        String reqInfo = notifyMap.get("req_info");
        //（1）对加密串A做base64解码，得到加密串B
        byte[] bytes = new BASE64Decoder().decodeBuffer(reqInfo);

        //（2）对商户key做md5，得到32位小写key* ( key设置路径：微信商户平台(pay.weixin.qq.com)-->账户设置-->API安全-->密钥设置 )
        Cipher cipher = Cipher.getInstance(ALGORITHM_MODE_PADDING);
        SecretKeySpec key = new SecretKeySpec(WXPayUtil.MD5(config.getKey()).toLowerCase().getBytes(), ALGORITHM);
        cipher.init(Cipher.DECRYPT_MODE, key);

        //（3）用key*对加密串B做AES-256-ECB解密（PKCS7Padding）
        // java.security.InvalidKeyException: Illegal key size or default parameters
        // https://www.cnblogs.com/yaks/p/5608358.html
        String responseXml = new String(cipher.doFinal(bytes),"UTF-8");
        Map<String, String> responseMap = WXPayUtil.xmlToMap(responseXml);
        return responseMap;
    }

    /**
     * 获取沙箱环境验签秘钥API
     * <a href="https://pay.weixin.qq.com/wiki/doc/api/micropay.php?chapter=23_1">获取验签秘钥API文档</a>
     * @return
     * @throws Exception
     */
    public Map<String, String> getSignKey() throws Exception {
        Map<String, String> reqData = new HashMap<>();
        reqData.put("mch_id", config.getMchID());
        reqData.put("nonce_str", WXPayUtil.generateNonceStr());
        String sign = WXPayUtil.generateSignature(reqData, config.getKey(), WXPayConstants.SignType.MD5);
        reqData.put("sign", sign);
        String responseXml = this.requestWithoutCert("https://api.mch.weixin.qq.com/sandboxnew/pay/getsignkey", reqData,
                config.getHttpConnectTimeoutMs(), config.getHttpReadTimeoutMs());

        Map<String, String> responseMap = WXPayUtil.xmlToMap(responseXml);

        return responseMap;
    }
}

6. WXPayConfiguration

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

/**
 * 微信支付配置
 *
 * @author mengday zhang
 */
@Configuration
@EnableConfigurationProperties(MyWXPayConfig.class)
public class WXPayConfiguration {

    @Autowired
    private MyWXPayConfig wxPayConfig;

    /**
     * useSandbox 沙盒环境
     * @return
     */
    @Bean
    public WXPay wxPay() {
        return new WXPay(wxPayConfig, WXPayConstants.SignType.MD5, wxPayConfig.getUseSandbox() );
    }

    @Bean
    public WXPayClient wxPayClient() {
        return new WXPayClient(wxPayConfig, WXPayConstants.SignType.MD5, wxPayConfig.getUseSandbox());
    }
}

7. gotoH5Page.html

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>Title</title>
</head>
<body style="font-size: 30px">

<h3>购买商品：可口可乐</h3>
<h3>价格：4</h3>
<h3>数量：10个</h3>

<button style="width: 100%; height: 60px; alignment: center; background: #b49e8f" onclick="commitOrder()">提交订单</button>

<script src="http://localhost:8080/webjars/jquery/3.3.1/jquery.js"></script>
<script>
    function commitOrder() {
        $.ajax({
            type: "POST",
            url: "http://localhost:8080/wxpay/h5pay/order",
            data: null,
            success: function(data) {
                console.log(data);
                var redirectUrl = "http://localhost:8080/h5PaySuccess";
                var mwebUrl = data.mweb_url+"&redirect_url="+encodeURIComponent(redirectUrl);
                window.location.href=mwebUrl;
            }

        })
    }
</script>

</body>
</html>

8. h5PaySuccess.html

1
2
3
4
5
6
7
8
9
10
11
12

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>Title</title>
</head>
<body>

<h1>微信支付-H5支付成功</h1>

</body>
</html>

9. WXPayH5PayController

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95

/**
 * 微信支付-H5支付.
 * <p>
 * detailed description
 *
 * @author Mengday Zhang
 * @version 1.0
 * @since 2018/6/18
 */
@Slf4j
@RestController
@RequestMapping("/wxpay/h5pay")
public class WXPayH5PayController {

    @Autowired
    private WXPay wxPay;

    @Autowired
    private WXPayClient wxPayClient;

    /**
     * 使用沙箱支付的金额必须是用例中指定的金额，也就是 1.01 元，1.02元等，不能是你自己的商品的实际价格，必须是这个数。
     * 否则会报错：沙箱支付金额(2000)无效，请检查需要验收的case
     * @return
     * @throws Exception
     */
    @PostMapping("/order")
    public Object h5pay() throws Exception {
        Map<String, String> reqData = new HashMap<>();
        reqData.put("out_trade_no", String.valueOf(System.nanoTime()));
        reqData.put("trade_type", "MWEB");
        reqData.put("product_id", "1");
        reqData.put("body", "商户下单");
        // 订单总金额，单位为分
        reqData.put("total_fee", "101");
        // APP和网页支付提交用户端ip，Native支付填调用微信支付API的机器IP。
        reqData.put("spbill_create_ip", "14.23.150.211");
        // 异步接收微信支付结果通知的回调地址，通知url必须为外网可访问的url，不能携带参数。
        reqData.put("notify_url", "http://3sbqi7.natappfree.cc/wxpay/h5pay/notify");
        // 自定义参数, 可以为终端设备号(门店号或收银设备ID)，PC网页或公众号内支付可以传"WEB"
        reqData.put("device_info", "");
        // 附加数据，在查询API和支付通知中原样返回，可作为自定义参数使用。
        reqData.put("attach", "");
        reqData.put("scene_info", "{\"h5_info\": {\"type\":\"Wap\",\"wap_url\": \"http://3sbqi7.natappfree.cc\",\"wap_name\": \"腾讯充值\"}}");

        Map<String, String> responseMap = wxPay.unifiedOrder(reqData);
        log.info(responseMap.toString());
        String returnCode = responseMap.get("return_code");
        String resultCode = responseMap.get("result_code");
        if (WXPayConstants.SUCCESS.equals(returnCode) && WXPayConstants.SUCCESS.equals(resultCode)) {
            // 预支付交易会话标识
            String prepayId = responseMap.get("prepay_id");
            // 支付跳转链接(前端需要在该地址上拼接redirect_url,该参数不是必须的)
            // 正常流程用户支付完成后会返回至发起支付的页面，如需返回至指定页面，则可以在MWEB_URL后拼接上redirect_url参数，来指定回调页面
            // 需对redirect_url进行urlencode处理

            // TODO 正常情况下这里应该是普通的链接，不知道这里为何是weixin://这样的链接，不知道是不是微信公众平台上的配置少配置了；
            // 由于没有实际账号，还没找到为啥不是普通链接的原因
            String mwebUrl = responseMap.get("mweb_url");
        }

        return responseMap;
    }

    /**
     * 注意：如果是沙箱环境，一提交订单就会立即异步通知，而无需拉起微信支付收银台的中间页面
     * @param request
     * @throws Exception
     */
    @RequestMapping("/notify")
    public void payNotify(HttpServletRequest request, HttpServletResponse response) throws Exception{
        Map<String, String> reqData = wxPayClient.getNotifyParameter(request);
        log.info(reqData.toString());


        String returnCode = reqData.get("return_code");
        String resultCode = reqData.get("result_code");
        if (WXPayConstants.SUCCESS.equals(returnCode) && WXPayConstants.SUCCESS.equals(resultCode)) {
            boolean signatureValid = wxPay.isPayResultNotifySignatureValid(reqData);

            if (signatureValid) {
                // TODO 业务处理

                Map<String, String> responseMap = new HashMap<>(2);
                responseMap.put("return_code", "SUCCESS");
                responseMap.put("return_msg", "OK");
                String responseXml = WXPayUtil.mapToXml(responseMap);

                response.setContentType("text/xml");
                response.getWriter().write(responseXml);
                response.flushBuffer();
            }
        }
    }
}

常见问题

1.@Data @Slf4j标签的引用

参考 IntelliJ IDEA lombok插件的安装和使用

2.微信支付常见错误

参考 微信官方文档 微信支付常见问题 微信返回错误提示

3.沙箱环境说明

参考 浅析微信支付：如何使用沙箱环境测试

注意：本文档中 useSandbox: true 为沙箱测试环境，返回微信地址为 weixin://这样的链接，提交订单就会立即异步通知，不会拉起微信支付收银台的中间页面，当 useSandbox: false 时，切换为生产环境，浏览器会跳转至微信支付收银台的中间页面。

回调页面

​ 正常流程用户支付完成后会返回至发起支付的页面，如需返回至指定页面，则可以在MWEB_URL后拼接上redirect_url参数，来指定回调页面。

如：

​ 您希望用户支付完成后跳转至https://www.wechatpay.com.cn，则可以做如下处理：

​ 假设您通过统一下单接口获到的MWEB_URL= https://wx.tenpay.com/cgi-bin/mmpayweb-bin/checkmweb?prepay_id=wx20161110163838f231619da20804912345&package=1037687096

​ 则拼接后的地址为MWEB_URL= https://wx.tenpay.com/cgi-bin/mmpayweb-bin/checkmweb?prepay_id=wx20161110163838f231619da20804912345&package=1037687096&redirect_url=https%3A%2F%2Fwww.wechatpay.com.cn

注意：

注意MWEB_URL是普通的链接，不是微信weixin://短链接（useSandbox: false）
需对redirect_url进行urlencode处理
由于设置redirect_url后,回跳指定页面的操作可能发生在：

微信支付中间页调起微信收银台后超过5秒

用户点击“取消支付“或支付完成后点“完成”按钮。因此无法保证页面回跳时，支付流程已结束，所以商户设置的redirect_url地址不能自动执行查单操作，应让用户去点击按钮触发查单操作。

本博客参考 ：https://blog.csdn.net/vbirdbest/article/details/80726616 原创文档

罗韬

A nine story platform begins with a pile of soil; a journey of a thousand miles begins with a single step
0%
